台湾群基加工中心线轨技术参数及特性

您的当前位置: 首 页 >> 新闻资讯 >> 公司新闻

台湾群基加工中心线轨技术参数及特性

发布日期:2017-08-29 14:50 来源:http://www.qdqunji2016.com 点击:

加工中心

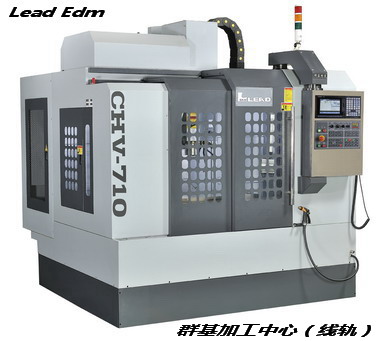

台湾群基加工中心(线轨系列)

01:

主要机械结构体采用米汉纳铸造而成,经应力消除,再配合合理化的肋骨强化设计;

使得CNC数控铣机体达成不易变形的高刚性要求;

主结构体采用最先进的有限元素分析,彻底分析结构之应、应变状况;

02:

数控铣立柱底部加宽设计,配合箱型结构,于高速时展现最佳稳定性;

超大立柱底部及底座,快速切削时稳定性优异;一体式简约结构,占地面积小;

03:

精密加工中心床身线轨跨距宽阔,提升CNC机械稳定性;

三轴配置精密滚珠线性滑轨,进给速度快,动作稳定;

三轴采用精密预压滚珠螺杆,并经硬化热处理及精密研磨,保证最佳进给精度;

04:

三轴的滚珠螺杆借由无背隙联轴器与伺服马达直接传动,确保最可靠的定位精度;

三轴滚珠丝杆采用C3精密级螺杆,并经预拉处理,可防止滚珠螺杆之热应变;

台湾加工中心 规格(线轨系列)


CHV710

CHV850

CHV1020

CHV1300

CHV1500

X行程(mm)

710

850

1020

1300

1500

Y行程(mm)

460

550

550

700

700

Z行程(mm)

580

580

580

700

700

主轴至工作台(mm)

120-700

120-700

120-700

120-820

120-820

工作台尺寸(mm)

760*420

1020*550

1190*550

1400*700

1600*700

工作台负载(kg)

450

600

800

1000

1000

主轴形式

BT40

BT40

BT40

BT40

BT40

主轴转速(rpm)

8000

8000

8000

8000

8000

主轴功率(kw)

3.75.5

5.57.5

5.57.5

1115

1115

快速位移(XY)

30

30

30

30

30

快速位移(Z)

24

20

20

24

24

切削进给率

1-15000

1-15000

1-15000

1-15000

1-15000

机器重量(kg)

4200

6500

6800

10000

11000
